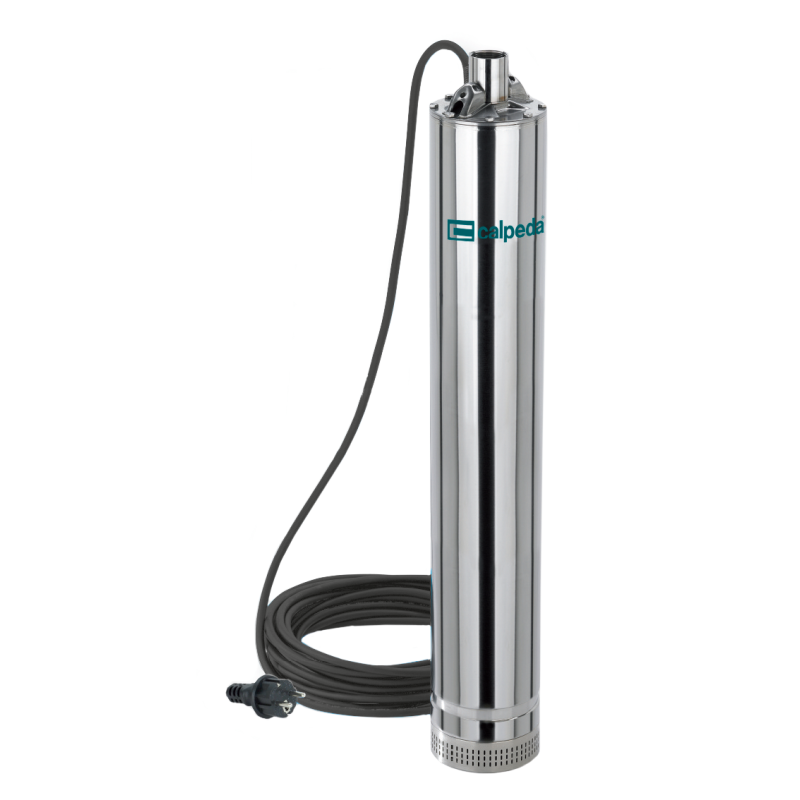

Calpeda E‑MPSM 305 SQ – pompe immergée automatique 4,5 m³/h HMT 56 m

POMPE IMMERGÉE AUTOMATIQUE MULTICELLULAIRE POUR EAU CLAIRE – PUITS ≥ 140 MM

Applications et usages typiques
La Calpeda E‑MPSM 305 SQ est une pompe immergée automatique multicellulaire conçue pour le pompage d’eau claire à partir de puits, réservoirs ou bassins. Elle est adaptée aux usages domestiques, civils, industriels légers, ainsi qu’à l’arrosage de jardins ou aux systèmes de récupération des eaux de pluie. Compacte, elle s’installe facilement même dans les puits étroits, sans coffret de commande externe.

Performances hydrauliques

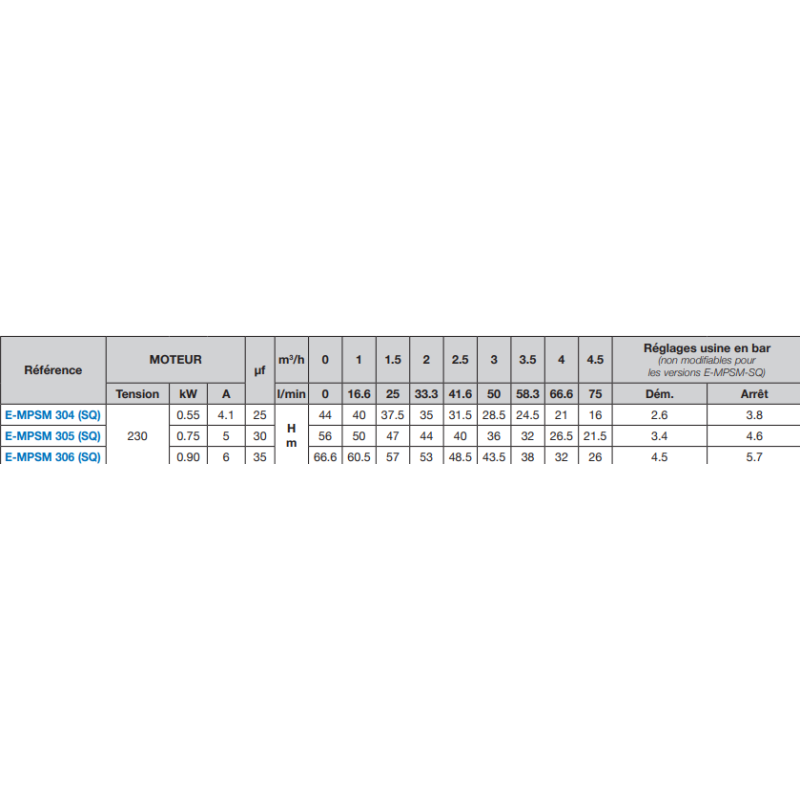

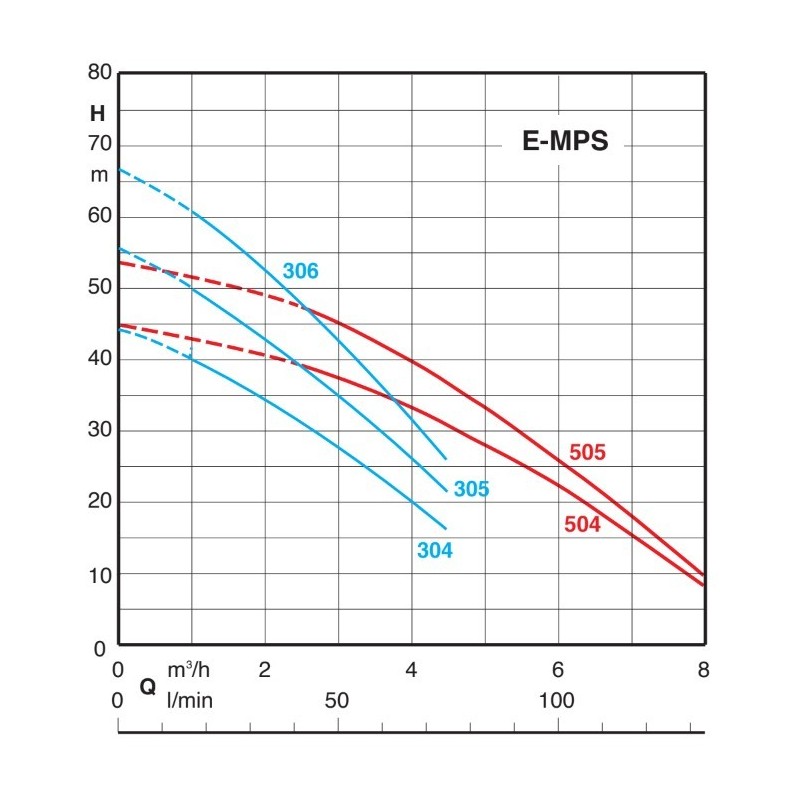

Avec un débit maximal de 4,5 m³/h et une HMT de 56 m, cette pompe offre une pression suffisante pour des réseaux avec perte de charge ou hauteur de refoulement importante. Grâce à sa conception multicellulaire, elle garantit une pression stable même en cas de demande fluctuante. Ces performances sont mesurées à une vitesse de rotation de 2900 tr/min.

Construction et composants
Le corps de pompe, la chemise extérieure, le filtre d’aspiration et l’arbre sont en acier inoxydable AISI 304, offrant une excellente résistance à la corrosion. La roue est en Noryl. Le filtre limite l’entrée de particules supérieures à 2 mm. La double étanchéité d’arbre avec chambre à huile assure une protection renforcée contre les fuites et prolonge la durée de vie de la garniture mécanique.

Motorisation et automatisation
Équipée d’un moteur asynchrone monophasé 0,75 kW (230 V ±10 %, 50 Hz), la pompe intègre un condensateur et une carte de gestion électronique dans le corps moteur. Le système Plug & Play permet un fonctionnement totalement autonome grâce à un transmetteur de pression intégré qui déclenche automatiquement la pompe selon la pression du réseau.

Protections électroniques intégrées
Le modèle SQ inclut des sécurités contre :

• la marche à sec,
• la présence d’air dans le circuit,
• la surcharge et la surchauffe moteur,
• les anomalies d’alimentation,
• et le dépassement de la fréquence maximale de démarrages (120/h).

Ce système intégré évite l’ajout d’un coffret externe ou de capteurs séparés.

Conditions d’installation

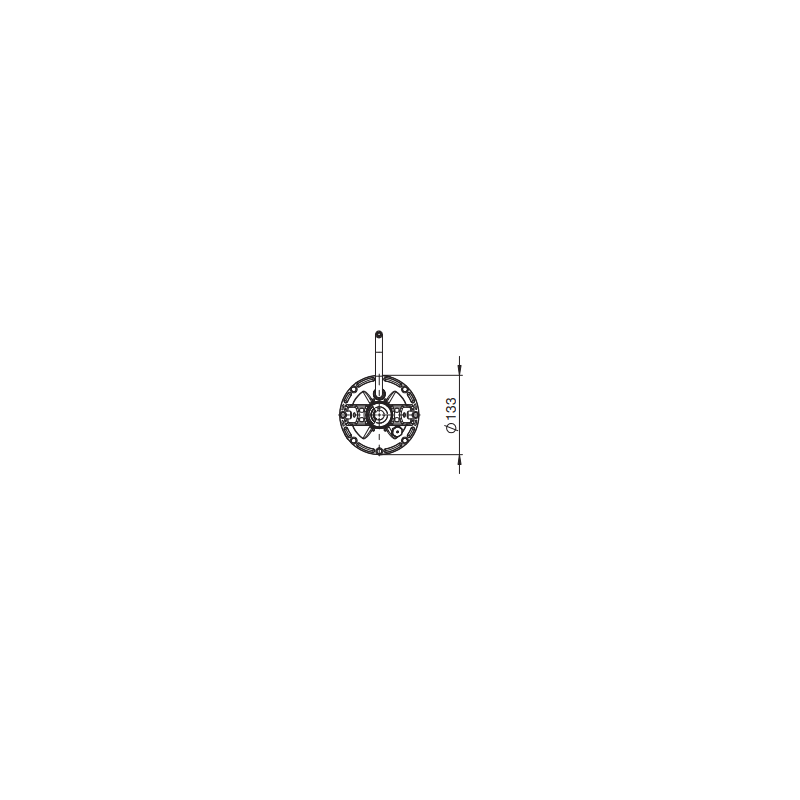

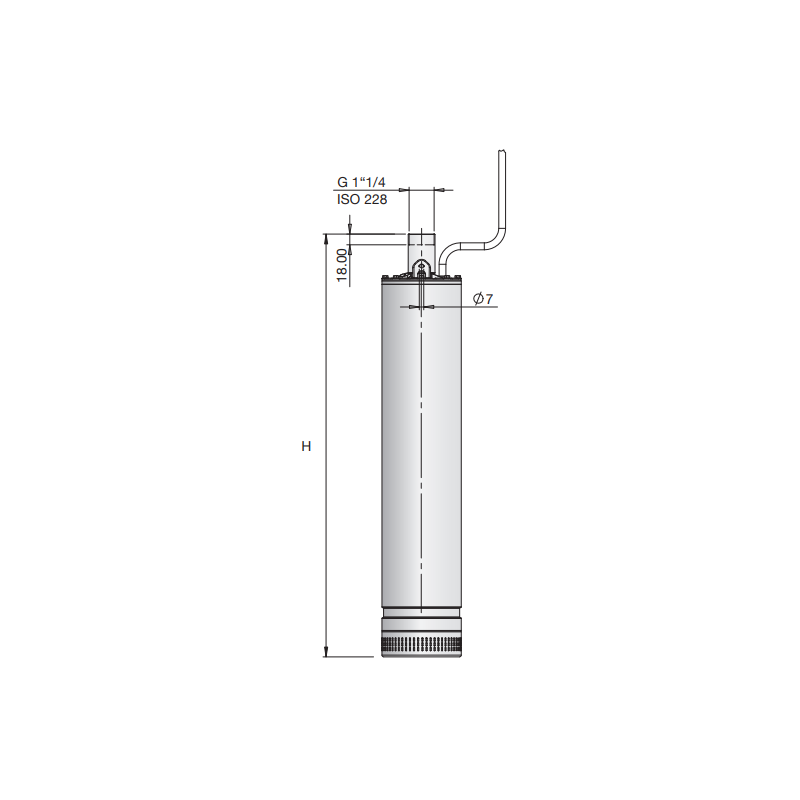

La pompe s’installe verticalement, en immersion totale ou partielle. Le diamètre intérieur du puits doit être ≥ 140 mm. L’immersion minimale est de 100 mm et la profondeur maximale de 16 m (avec câble de 15 m fourni – H07RNF8‑F 3G1 mm²). Le refoulement est horizontal, raccord G 1¼″. Température maximale de l’eau : 35 °C.

Conseils pratiques
Si la canalisation de refoulement est rigide (PVC, inox), le fabricant recommande l’utilisation du kit KRSQ pour amortir les coups de bélier. La pompe ne nécessite aucun entretien courant, les composants sont conçus pour un fonctionnement prolongé en immersion sans intervention.

Conclusion
La Calpeda E‑MPSM 305 SQ est une pompe performante et entièrement automatisée, idéale pour les professionnels ou particuliers recherchant une solution fiable, compacte et facile à installer pour l’alimentation en eau claire depuis un puits ou une réserve. Son électronique embarquée sécurise l’exploitation sans accessoires externes.
