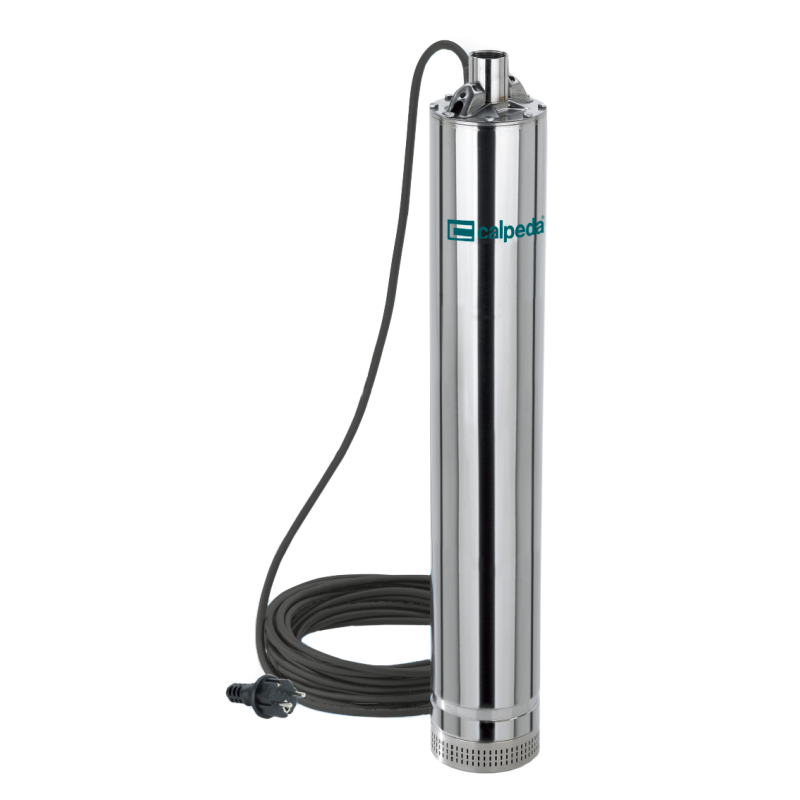

Calpeda E‑MPSM 304 SQ – pompe immergée automatique 4,5 m³/h HMT 44 m

Pompe immergée automatique multicellulaire en inox – Pour puits à partir de 140 mm

Applications et usage recommandé
La Calpeda E‑MPSM 304 SQ est une pompe submersible automatique compacte conçue pour le pompage d’eau claire dans des puits de petit diamètre, réservoirs, citernes ou systèmes de récupération des eaux pluviales. Grâce à son système de commande intégré par transducteur de pression, elle assure un démarrage et un arrêt automatique selon la demande, sans besoin de coffret externe.

Performances hydrauliques

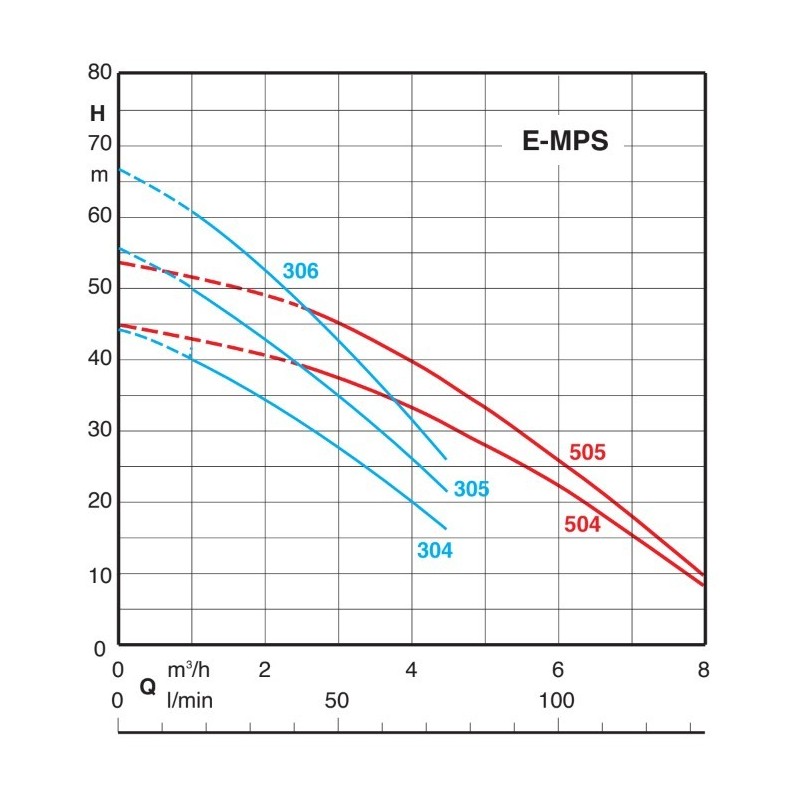

Avec un débit maximal de 4,5 m³/h et une hauteur manométrique totale de 44 mètres, elle répond aux besoins de refoulement sous pression pour l’irrigation, l’alimentation domestique ou les installations civiles et industrielles. Ces valeurs sont atteintes selon les pertes de charge et la configuration du réseau de distribution.

Construction et matériaux
Entièrement fabriquée en acier inoxydable AISI 304, y compris le corps de pompe, le filtre, la chemise et l’arbre moteur. La roue multicellulaire est en Noryl. Le montage comprend une double étanchéité d’arbre avec chambre à huile, ainsi qu’un clapet anti-retour intégré en POM au niveau du refoulement.

Motorisation et alimentation

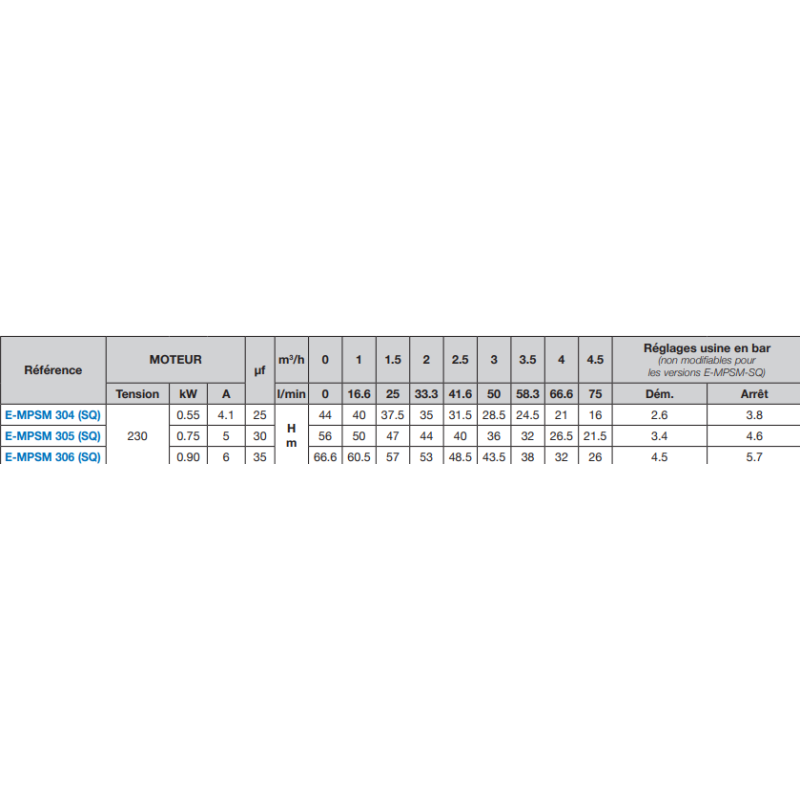

La pompe est équipée d’un moteur asynchrone monophasé 0,55 kW, alimenté en 230 V (±10 %) à 50 Hz. Elle fonctionne à une vitesse de rotation d’environ 2900 tr/min. Le moteur est refroidi par le liquide pompé et dispose d’un condensateur intégré de 25 µF. Elle est livrée avec un câble H07RNF8‑F de 15 mètres (section 3G1 mm²).

Système de protection intégré
La Calpeda E‑MPSM 304 SQ intègre plusieurs protections électroniques : contre le fonctionnement à sec, la surchauffe moteur, les surintensités, et une limitation du nombre de démarrages à 120/h. L’électronique embarquée permet une automatisation complète sans accessoires supplémentaires.

Conditions d’installation

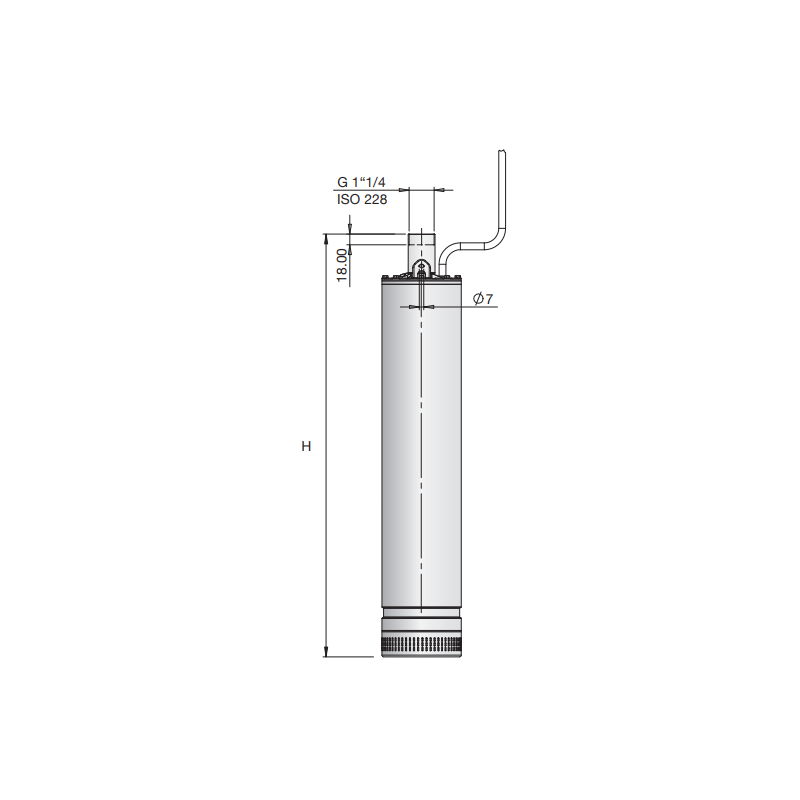

La pompe peut être installée en immersion totale ou partielle. Elle nécessite un diamètre intérieur de puits ≥ 140 mm, une immersion minimale de 100 mm et une immersion maximale de 12 mètres (selon la longueur de câble disponible). Température maximale du liquide pompé : 35 °C. Raccord de refoulement horizontal en G 1¼″.

Conclusion
Fiable, compacte et autonome, la E‑MPSM 304 SQ est idéale pour les installations où simplicité, automatisme et durabilité sont requis. Sa conception sans flotteur ni coffret en fait une solution efficace et rapide à mettre en œuvre dans les environnements professionnels.
