Calpeda GEP24 META S FB+GAV – gestionnaire eau de pluie avec pompe en cuve GXRM9-30M

SYSTÈME AUTOMATIQUE COMPLET POUR LA GESTION D’EAU DE PLUIE AVEC POMPE EN CUVE

Applications et fonctionnement
Le Calpeda GEP24 META S FB+GAV est un système prêt à raccorder pour la récupération et l’alimentation domestique en eau de pluie. Il permet de distribuer automatiquement l’eau stockée dans une cuve tout en basculant vers l’eau de ville lorsque le niveau est insuffisant. Ce modèle inclut une pompe immergée GXRM9-30M à installer directement dans la cuve, idéale pour des installations avec distance d’aspiration importante.

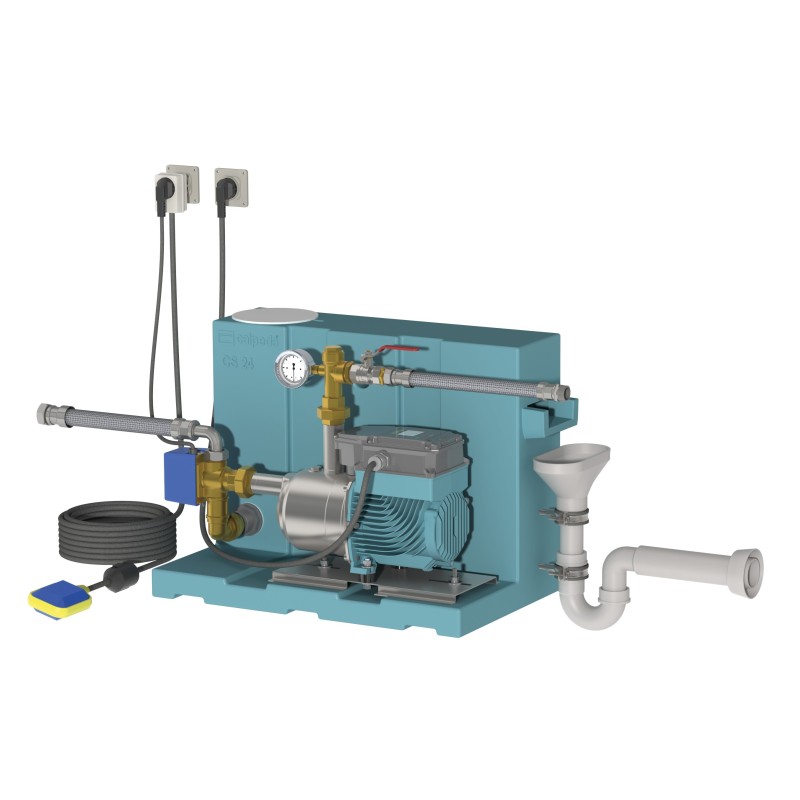

Composants et automatisme intégré
Le système repose sur une pompe principale META S à vitesse variable, pilotée par un transmetteur de pression intégré. Cette pompe adapte sa vitesse à la demande, assurant une distribution fluide, économe et silencieuse. Le gestionnaire comprend :

• Un réservoir appoint de 24 L avec robinet flotteur pour l’eau de ville
• Une pompe immergée GXRM9-30M placée en cuve
• Un flotteur à bille 30 m pour le contrôle du niveau de pluie
• Une électrovanne 3 voies qui gère automatiquement le basculement entre les deux sources
• Un coffret de gestion et de protection pré-câblé (3 m de câble)

Performances hydrauliques et conditions d’installation

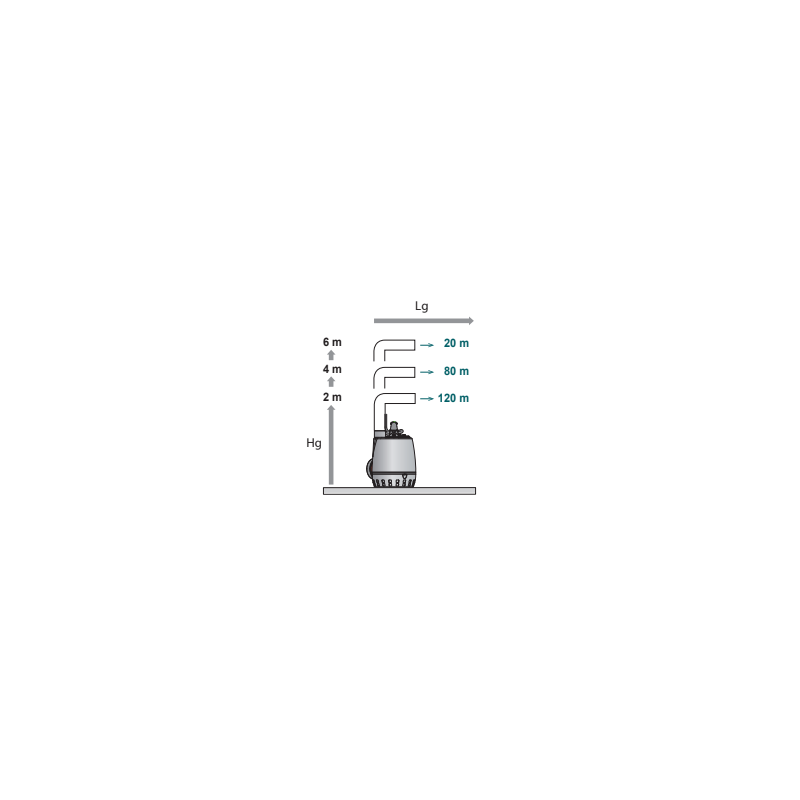

Ce système est prévu pour des installations avec cuve distante de maximum 20 m. La pompe GXRM en cuve assure l’aspiration même avec une différence de hauteur importante entre la cuve et le point de pompage. Le schéma d’aspiration suivant (Ø32 mm, 3 m³/h, 3 bars résiduels) permet d’illustrer les longueurs maximales selon la hauteur de colonne d’eau :

• 2 m de hauteur (Hg) → jusqu’à 120 m de tuyau
• 4 m → jusqu’à 80 m
• 6 m → jusqu’à 20 m

Normes et sécurité
Conforme aux normes DIN 1989 et EN1717, ce gestionnaire garantit une séparation physique entre l’eau de pluie et l’eau potable. Il est également protégé contre :

• la marche à sec,
• la surchauffe moteur,
• la détection d’air,
• les anomalies électriques ou hydrauliques.

Conclusion
Le GEP24 META S FB+GAV offre une solution tout-en-un fiable et efficace pour l’alimentation d’un réseau domestique à partir d’une cuve. Grâce à sa pompe immergée, il s’adapte aux installations où la distance ou la hauteur rendent l’aspiration classique impossible, tout en assurant une gestion automatique entre l’eau de pluie et l’eau de ville.
